Уcилители мощности на микросхемах TDA

Уcилители мощности на микросхемах TDA
Эта запись находится в рубриках: "УНЧ и Звукотехника". Вы можете комментировать здесь либо в любимой социальной сети.

Подборка схем усилителей мощности на микросхемах серии TDA (TDA2003, TDA2030, TDA2050), схемы имеют различные питающие напряжения и выходную мощность. Предполагают установку в высококачественных простых звуковоспроизводящих комплексах. Импортные микросхемы имеют отечественные аналоги.

Аналогом TDA2030 является К174УН19, TDA2003 - К174УН14. TDA2050 можно заменить более качественной по звучанию LM1875.

На этой теме стоит остановиться подробнее. Усилители на первых двух микросхемах (TDA2003, TDA2030) были опробованы нами. На собственном опыте можем сказать, что самый лучший результат был достигнут УНЧ на TDA2030. Сказать что-то подобное о TDA2003 не можем. Два раза мы пытались использовать этот усилитель, но, к сожалению, безуспешно. Дважды сгорала микросхема.

УНЧ на TDA2030 используется до сих пор на даче. Тестировалась работа в экстремальных условиях: без теплоотвода, с «водным охлаждением» (просто опускали в ковшик с водой :-D ). Работа стабильна. Замерялась выходная мощность, которая подтвердила заявленную в 20 Вт. К слову, микросхема имеет защиту от короткого замыкания. Собрали усилитель на TDA2030 ещё лет 5…6 назад.

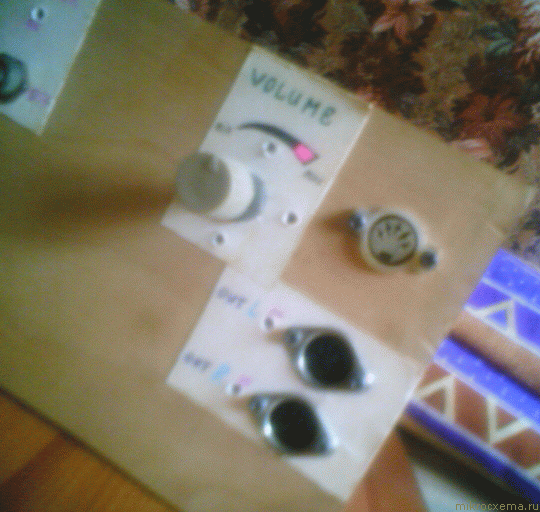

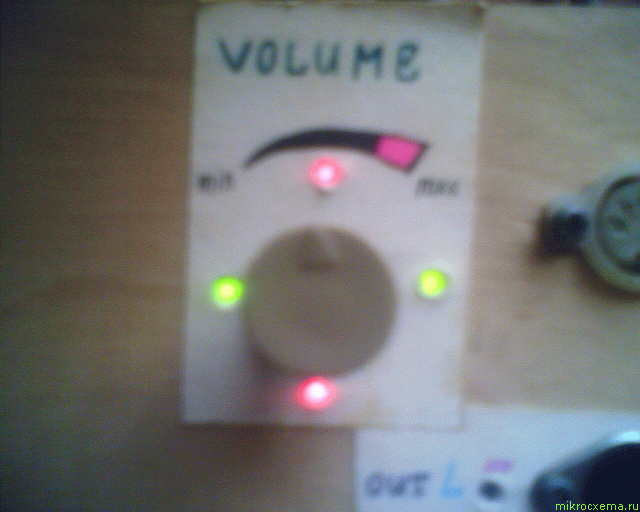

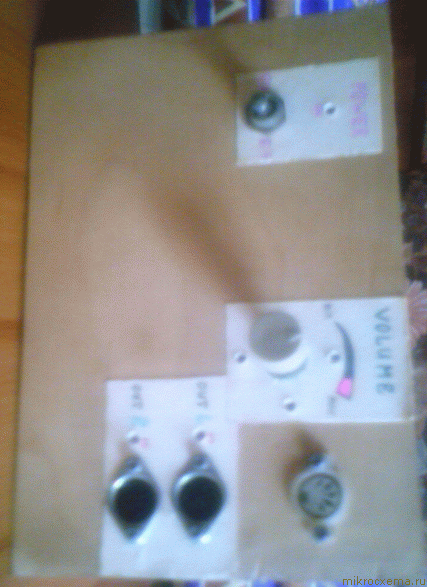

Ниже приведена фото УНЧ на TDA2030 в корпусе из фанеры. Слева расположен тумблер включения, который подключен к цепи первичной обмотки трансформатора. По центру - переменный резистор, который служит регулятором громкости. Справа белое гнездо - вход усилителя. Ниже два гнезда - левый и правый выходы. Внутри расположен трансформатор с выпрямителем и сглаживающим конденсатором. Также две платы с усилителями (стерео вариант). Два радиатора соответственно на каждую микросхему. Корпус был сделан для личного использования на даче, наскоро, чтобы не было рассыпухи, так что не судите строго. Разрисовал племяш ;-)

Собранный УНЧ на TDA2030

Насчет TDA 2050 ничего сказать не можем, т.к. не собирали усилитель на его базе. Если кто-то имеет опыт эксплуатации данного УНЧ, отпишитесь, пожалуйста, в комментах.

Добавлено: уже можем :-) . Смотреть здесь.

Скачать схемы и описание

Метки:

Радиолюбителей интересуют электрические схемы:

Усилитель на TDA1562
УНЧ с выходной мощностью 200 Вт

31 комментарий

  • 1
    zxxxxx говорит:

    TDA 2050 собрал усил пятиканальный.
    (+1, на tda 2052)
    БП - переделаный ATX
    Звук - ахринительный.
    Но, как обычно, хочется еще чего-то.
    Думаю о s/pdif входе и dts декодере.


  • 2
    AndReas говорит:
    @


    zxxxxx, тогда это должно вам пригодиться - ЦАП


  • 3
    Aleks говорит:

    zxxxxx, подскажи как переделал ATX.


  • 4
    Егор говорит:

    Собрал усилитель на TDA 2050, двухканальный. Звук хороший. В качестве нагрузки подключил акустику Амфитон 50АС-022 (150Вт), максимально раскачать, конечно, не получиться, но и так неплохо. Микруха имеет защиту от КЗ на выходе и термальную защиту, да и коэфициент гармоник относительно низкий(при 24Вт-0,03%), запитал от 44В-го блока питания, мощьность на выходе гдето 35Вт. На мой взгляд немлохая микросхема.


  • 5
    softerius говорит:

    Согласен с Егором, кто хочет выбрать простоту и нормальный звукЮ то выбор я бы остановил на 2050 ;-)


  • 6
    i-rom говорит:

    Всем доброго времени суток. У меня не работает Jet Balance 422 на TDA2030(таких три микросхемы), был включен во время грозы. Теперь же ШУМ от сабвуфера, левый и правый колонки работают. Я тут прочитал шо БП мог накрыться.
    Состоит из двух плат, на первой 3шт. TDA2030(там же и питание), на второй две ОУ - UTC4558(с регуляторами), отключаю вторую плату от первой шум прекращается.
    Что же в нем сломалось? Помогите плз.


  • 7
    Mihelz говорит:
    @


    i-rom, БП накрылся вряд ли, ведь два канала работают, а питание наверняка общее. Советую попробовать неработающий канал отдельно от операционников, скорее всего причина в каком-то из них (том, что идет на НЧ-канал). Ну и соответственно проверить работу операционников - подать с них сигнал на заведомо исправный УНЧ.


  • 8
    i-rom говорит:

    Так вроде и сделал. На плате с операционниками: вход идет на первый исправный ОУ(с него на усилитель мощности легого и прового) с его выхода на второй (похоже не исправный). Отключил по очереди на вход второго ОУ(который для сабвуфера) левый и правый канал(почему то у них соединения не одинаковые и номиналы резисторов/конденсаторов разные), не дало результатов.
    Отключил оба(отпаивал резистор и конденсатор с 3 и 5-го контактов) - LR колонки работают на очень ниском тембре с большим шумом, сабвуфер не гудит. Затем я обратно припаял на вход “5? конденсатор C10 номинал 333(33n)-котрый соединяется с нулем, ГУЛ возвратился. Это точно ОУ второй не исправный?


  • 9
    Mihelz говорит:
    @


    Для надежности советую проверить напряжения на контрольных точках второго ОУ относительно общего провода и сравнить с первым. Контрольные напряжения можно взять из datasheet на микросхему.


  • 10
    maks говорит:

    Вот собрал уселок с мощностью 50 (tda-2009), в нём была поблема тяжело найти тембр к нему, после уменьшил шум в колонках, а чтоб они не хрепели поставил последовательно кандёр (12000*50вольт), после опять броблема не хватка сила тока цепи, но после поставил трансформатор, на 60 wat/ Там уж и 15.5 волть, 6000mlAm. И всё без шума и хрепения. *OK*


  • 11
    maks говорит:

    Вот собрал уселок с мощностью 50 (tda-2009), в нём была поблема тяжело найти тембр к нему, после уменьшил шум в колонках, а чтоб они не хрепели поставил последовательно кандёр (12000*50вольт), после опять броблема не хватка сила тока цепи, но после поставил трансформатор, на 60 wat/ Там уж и 15.5 волть, 6000mlAm. И всё без шума и хрепения. 8-)


  • 12
    Сергей говорит:

    А саме краще зробити на тда7293 подати на ню 2*25воль і робить нормально.Я собі зробив ще в 2003році і до зараз звучить нормально ;-) ;-) ;-) Класний ще виходить на тда1552 2*22вт :-)


  • 13
    Ventil говорит:

    Да, корпус как раз подходящий))) :-D
    А что делают разноцветные светодиоды вокруг регулятора громкости???


  • 14
    5800XM_mars_XXX говорит:

    А можна ли 2 микросхеми TDA2030 включить по мостові схемі, но так что било однополярное питание??? Або по схемі с виходними транзисторами???? (тоже с однополярним питанием)


  • 15
    AndReas говорит:
    @


    5800XM_mars_XXX, посмотрите эту схему. С выходными транзисторами, но с двуполярным питанием. Да и зачем вам с однополярным?
    И ещё схема. Для неё можно использовать как двуполярное, так и однополярное питание.


  • 16
    игорь 46 говорит:

    умзч высокой верности сухова вот это по настоящему вещь собирал и остался очень доволен а от усилков на микросхемах я не в восторге пробовал никакого сравнения


  • 17
    Владимир говорит:

    Самые лучшие усилки что собирал это на ИМС серии STK


  • 18
    AndReas говорит:
    @


    Типа таких - Усилитель на STK, УНЧ 150 Watt ?


  • 19
    Владимир говорит:

    Ну да наподобии, только я собирал на STK4241,4231,4142 120,100 и 80w


  • 20
    AndReas говорит:
    @


    Позвольте узнать, а чем именно, по вашему мнению, усилители на STK хороши?


  • 21
    Владимир говорит:

    Ну хотя бы тем что они в гибридном исполнении и по качеству звучания почти что транзисторные


  • 22
    AndReas говорит:
    @


    Я вот как раз и хотел узнать про качество звучания УМЗЧ. Однако, что вы понимаете под: …они в гибридном исполнении…? Мне казалось, что в интегральном исполнении :-X .


  • 23
    Владимир говорит:

    Гибридное исполнение, если её разобрать(я умудрялся их ремонтировать) микруха довольно крупная почти с ладонь то внутри находятся чип резисторы, конденсаторы и бескорпусные транзисторы на обычной плате. По сути это обыкновенный транзисторный усилитель в миниатюрном корпусе, а ИМС типа TDA,LA,TA,KIA и т.д это всё в куче на одном крошечном кристалле, отсюда и вывод о качестве.
    Беда её только в том что она не имеет защиты от перегрева и КЗ в нагрузке,поэтому защиту придётся делать отдельно, благо схемы есть.


  • 24
    AndReas говорит:
    @


    Не знал, что микросхемы STK именно гибридного типа… Теперь буду знать. Благодарю за разъяснение.


  • 25
    dr.alex говорит:

    На какой stk собрать усилитель для s-90e (35ас-012 4 ом)? смотрел даташиты, THD 0,008 для 8 ом. И на какой ИМС сделать предварительный, было б лучше со встроенным эквалайзером.
    Усилители на STK


  • 26
    AndReas говорит:
    @


    С учетом самых малых гармонических искажений (0,008%) и максимальной мощности для s-90e в 75 Вт выберите из STK4040X, STK4044X, STK4040XI, STK4042XI, STK4044XI. Соответственно, для двух каналов нужно два экземпляра УМЗЧ.


  • 27
    vas говорит:

    кто має печатною плату на 70 ват!???? *WALL* *WALL* *WALL* *WALL*


  • 28
    злзщл говорит:

    Склав усь на TDA2030.Робить 10 сек ,а дальше начинаються іскаженія.В чому може бути проблема?????


  • 29
    оал говорит:

    злзщл говорит:

    Склав усь на TDA2030.Робить 10 сек ,а дальше начинаються іскаженія.В чому може бути проблема?????
    - собирал на этой микросхеме, проблем может быть несколько, не хватает мощности питания, неправильно запаял диоды, или конденсатор на выходе, или некачественная микросхема.


  • 30
    ITmaker говорит:

    Считаю, что на TDA и LM собирать надо, когда средств мало или когда на скорую руку надо что то сбацать. а если нужно хорошее качество звука и высокая мощность, то начинать с STK. *THUMBS_UP*


  • 31
    Бодя говорит:

    Подключал колонки Корвет 75АС - 001 300Вт тянет *THUMBS_UP* *THUMBS_UP* *THUMBS_UP* *THUMBS_UP* *THUMBS_UP* *THUMBS_UP* :-D розкачать на повну не удалось *WALL*


  • Оставить комментарий
